municipio di Magliano de' Marsi

progetto miglioramento sismico con isolamento alla base di  edificio vincolato

Incarico R.T.P. Ing. Walter Bellotta via M. Bagnoli N° 62 Avezzano.   Intervento  rinforzo murature iniezioni boiacche a base di calce idraulica  e  isolamento sismico alla base con isolatori in gomma (HDRB).

  Edificio in struttura mista muratura c.a. Interventi di progetto in   corso di esecuzione.            Opere strutturali progettate e dirette in Cat. Ig        - Importo dei Lavori  Euro 987.417,00.                      - V= 8.150 mc v.p.p

INTERVENTI DI RINFORZO SULLE STRUTTURE ESISTENTI:

Rigenerazione murature  al piano terra mediante iniezioni di malte a base di calci idrauliche a stabilità volumetrica.

Rinforzo travi in c.a. al primo solaio mediante  aumento della sezione resistente,  integrazione delle armature esistenti con armature longitudinali aggiuntive e nuova staffatura a passo ridotto,  inghisaggi delle armature aggiuntive alle strutture esistenti , getto di completamento  con calcestruzzi a ritiro bilanciato .

Rinforzo travi interne e pilastri in c.a. mediante cerchiature  con angolari metallici e calastrelli in acciaio.

INSERIMENTO ISOLATORI IN GOMMA HDRB AL PIANO SEMINTERRATO

Inserimento del sistema di isolamento tra la sovrastruttura e la sottostruttura di fondazione  previo taglio in testa dei pilastri rinforzati al Piano seminterrato. Il sistema  è costituito da  una serie di isolatori elastomerici di tipo lineare (tipo HDRB)  con smorzamento  viscoso eq. del 15%,  in combinazione con  isolatori lineari a scorrimento ( slitte ) .

Isolatori Elastomerici Serie SI Tipo SI-S 550/154  ( FIP  )

- smorzamento viscoso eq. = 15%

- rigidezza orizzontale Kb = 0,62 kN/mm

- spostamento dEd = 245 mm

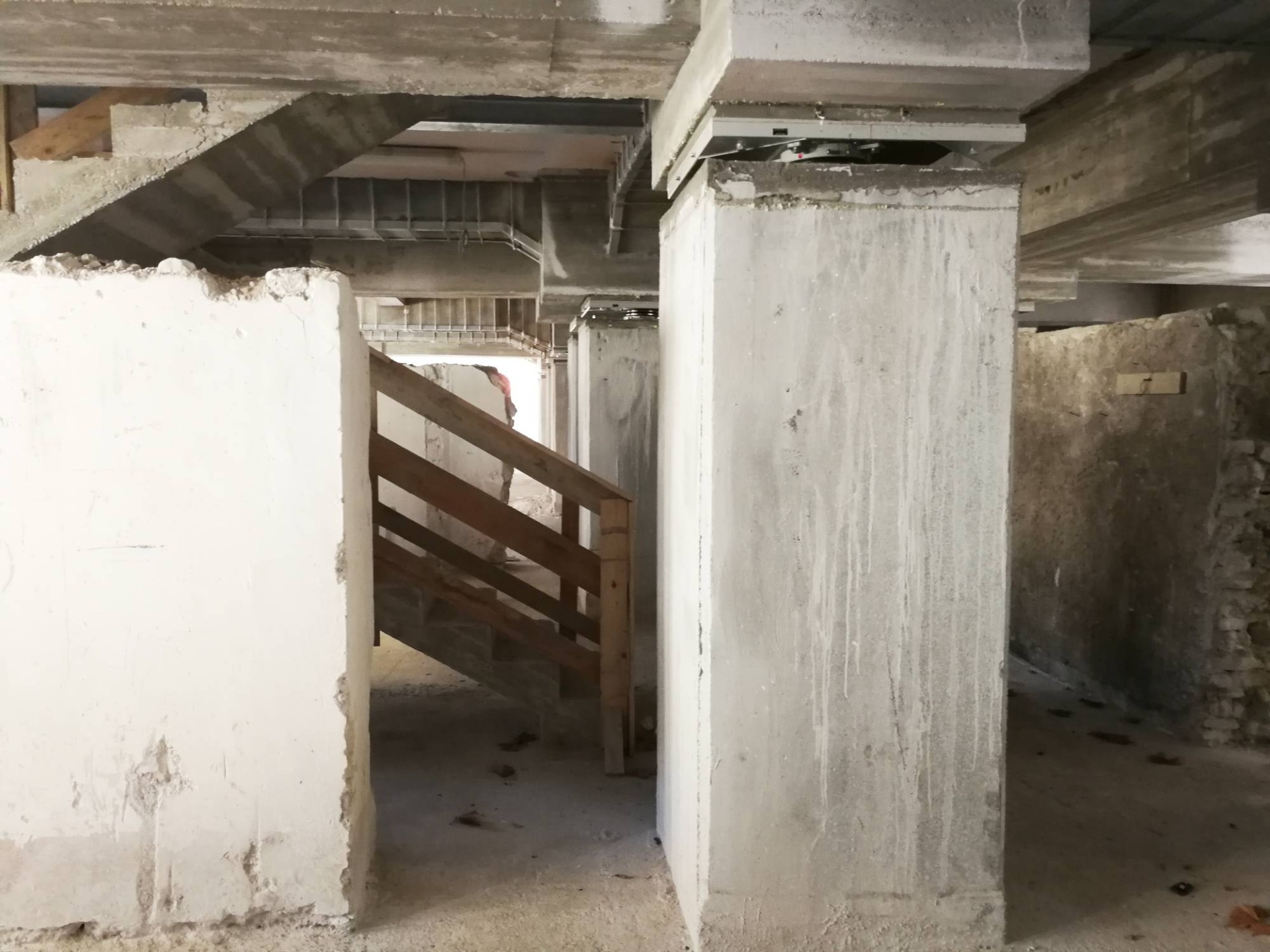

Slitte Appoggi tipo VASOFLON VM 200/600/600 ( FIP )

Gli isolatori sono dimensionati in funzione dei carichi verticali presenti alla base dell'edificio e sulla base della distribuzione delle masse in rapporto alle rigidezze degli isolatori stessi sotto le azioni dinamiche imposte.

                   .

Allo scopo di ottenere una regolarizzazione del comportamento dinamico della struttura il sistema di isolamento è stato realizzato combinando, in posizione opportuna, isolatori a scorrimento ed isolatori elastomerici secondo lo schema riportato nella figura che segue nella quale a colore verde sono riportati gli isolatori a scorrimento e a colore rosso sono indicati gli isolatori elastomerici
